OUR WORKS
泥土圧方式
アイアンモール工法
特徴1
- 新型カッタヘッド（芯タイプ）の採用により、礫・玉石層での掘削が可能です。
特徴2
- 普通土から硬質土、滞水砂礫、玉石層まで幅広く対応します。
また、大型ピンチ弁と掘削添加剤の併用により切羽の安定がはかれ、滞水層でも高精度推進が可能です。
特徴3
- Φ2.0m立坑より1m管を推進でき、狭い現場でも効率的に推進が行えます。
特徴4
- スクリュー排土方式により地上設備が少なく、油圧ユニットはジェネレータの不要なエンジン駆動方式のため、地上専有面積が小さく、狭い場所でも作業できます。
特徴5
- カラー液晶画面での各種データの集中管理により、地山の変化など時々の状況に応じた対応が迅速に行えます。また、施工履歴もリアルタイムで確認できます。
特徴6
- 位置と姿勢角を正確に計測し表示します。ストロークセンサー付き容堂シリンダにより、あらゆる方向および任員夫角度に最適な方向修正が行えます。推進速度・カッタ回転数もキー操作で変えられます。
泥水方式
アンクルモール工法
特徴1
- 掘進機、元押し装置、流体輸送設備、泥水処理設備等をシステム化し、効率の良い施工を可能としています。
特徴2
- 元押し装置は、推進管１本分を連続推進します。
特徴3
- デサンドマン（泥水処理装置）は高機能をコンパクトにまとめた省スペース型です。
特徴4
- 粘性土、砂質土、砂礫、玉石混じりの砂礫、軟岩まで幅広い土質に対応しています。
特徴5
- 推進制御は、遠隔操作によるワンマン・コントロール方式でモニターTVによる常時監視と方向制御により高い施工精度が得られます。
圧入方式
SR-30FT（高精度小口径管低耐荷力推進工法）
圧入式（スクリュ排土方式・泥水排土方式）
よりコンパクトに、よりスピーディーに。Φ1,500mmのライナープレートから、1mの塩ビ管を推進。
・操作、表示系統を集約した操作ボックスひとつで、遠隔操作が可能
・推力、回転力、塩ビ管推力がデジタル表示
・Φ1,500mm立杭から発信可能
- 矢板：1,500mm（タテ）×1,500mm（ヨコ）以上、ライナープレート：Φ1,500mm以上
- ケーシング：Φ1,500mm以上
・軽量・コンパクト
- クレーン付4tトラック1台で必要部材一式が搬入搬出可能
- 推進機本体／1,310mm（全長）×1,000mm（全幅）×1,340mm（高さ）、推進機重量／1,100kg
- 油圧ユニット／1,390mm（全長）×820mm（全幅）×1,400mm（高さ）、油圧ユニット重量／1,000kg
・適応管種・管径
- 塩ビ管、鋼管 Φ150～Φ300mm
・幅広い土質対応
- 粘性土、シルト、礫混じり砂質土 Ｎ値 0≦Ｎ≦30
・最大推進距離
- MAX 70m（土質条件による）
泥濃方式

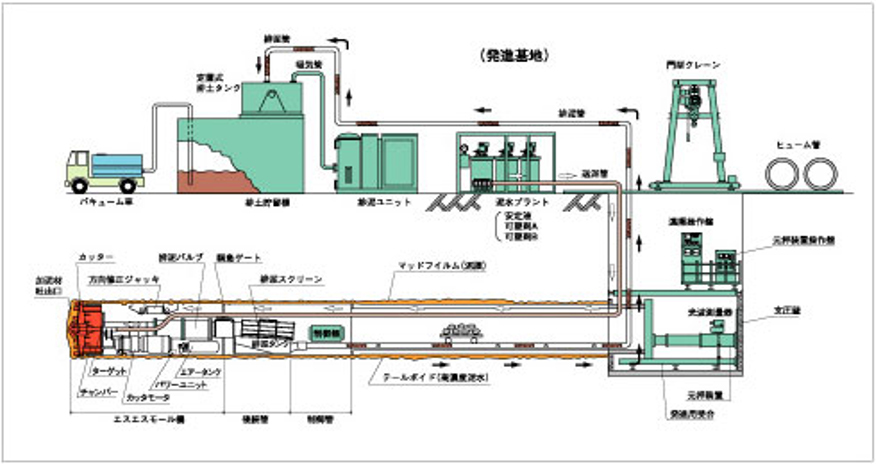

工法の説明
エスエスモール工法は、掘削部の切羽安定を図りながら、テールボイドの形成により長距離・急曲線を低推力で施工できます。巨礫破砕型掘進機・分割回収型掘進機・小立杭回収型掘進機・超急曲線専用掘進機を揃え、あらゆる施工に対応できます。
